Автоматизированный ледоплавильный комплекс «ИнтерБлок-Криброл» с функцией разделения нефти и воды

Automated ice-melting complex from «InterBlock-Krribol» with oil and water separation function

O. BOGOMOLOV, A. MALYSHEV, Engineering company «InterBlock»

Защита окружающей среды от вредного воздействия при разливах нефти и нефтепродуктов в процессе ее добычи и транспортировки является одним из важнейших экологических требований. Особенно велика вероятность техногенных аварий в экстремальных природно-климатических условиях акватории Северного Ледовитого океана. Быстрая и качественная ликвидация последствий нефтяных разливов в условиях полярной ночи, низких температур воздуха, дрейфа льда, сильных ветров является сложной инженерной задачей. Мировой опыт показывает, что даже в более простых природно-климатических условиях пока не удается эффективно бороться с последствиями таких разливов.

Protection of the environment from the harmful effects of spills of oil and oil products in the process of its production and transportation is one of the most important environmental requirements. Especially the probability of anthropogenic accidents in extreme climatic conditions of the Arctic ocean. Fast and efficient liquidation of consequences of oil spills in the polar night, low temperatures, drifting ice, strong winds is a complex engineering task. World experience shows that even in the more ordinary climatic conditions is not yet possible to deal effectively with the effects of such spills.

В целях оперативной ликвидации последствий техногенных аварий, связанных с разливом нефти и нефтепродуктов на ледяной или заснеженной поверхности, инженерная компания «ИнтерБлок» и лаборатория «Криброл» разработали автоматизированный технологический ледоплавильный комплекс корабельного базирования (АЛПК «ИнтерБлок-Криброл»), не имеющий аналогов в мире, что подтверждено соответствующими патентными исследованиями.

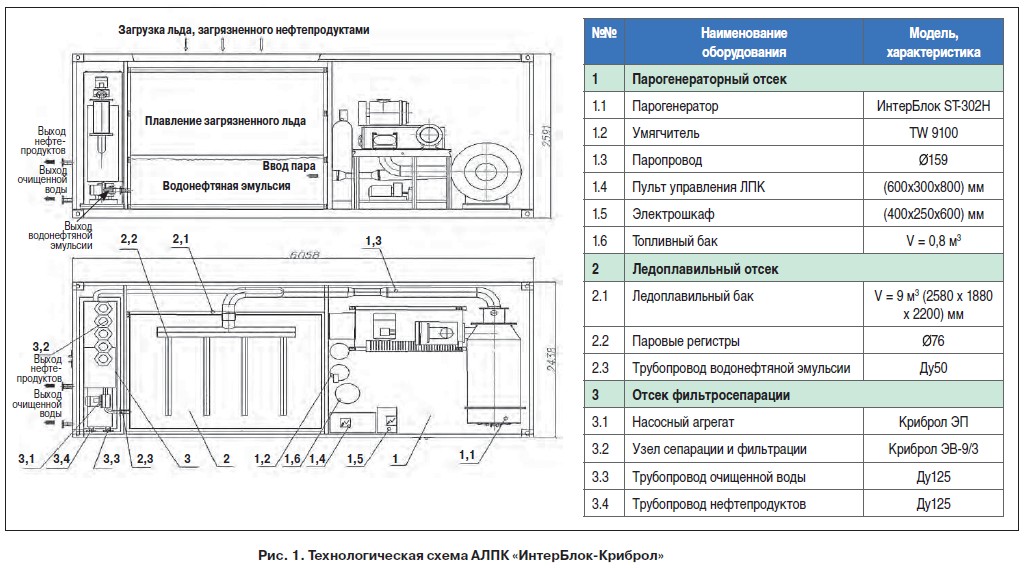

Технологическая схема АЛПК «ИнтерБлок-Криброл» представлена на рис. 1.

Основные функции корабельного АЛПК «ИнтерБлок-Криброл»:
– сбор, накопление и плавление загрязненного льда, собранного в ходе ликвидации аварийного разлива нефте­продуктов;
– эффективное отделение нефтепродуктов от воды из образовавшейся при плавлении загрязненного льда водонефтяной эмульсии;
– хранение собранных нефтепродуктов и воды с возможностью их дальнейшей перекачки в приемные танки судна.
Состав оборудования
Автоматизированный ледоплавильный комплекс «ИнтерБлок-Криброл» размещается в 20-футовом контейнере и состоит из трех отсеков:
– парогенераторного,
– ледоплавильного,
– фильтросепараторного.

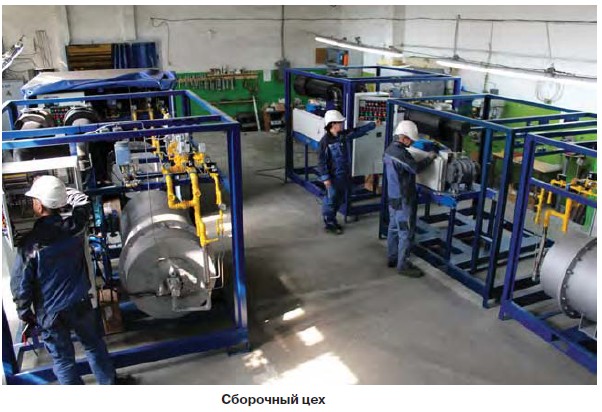

Парогенераторный отсек (рис. 2) предназначен для производства технологического пара [1, 2] и обеспечения эффективного плавления льда, загрязненного нефтепродуктами, в ледоплавильном отсеке.

В состав парогенераторного отсека входят:
– дизельный парогенератор ИнтерБлок ST-302H тепловой мощностью 870 кВт;
– топливный бак объемом 800 л;
– система умягчения воды;
– система управления комплексом.
Основными преимуществами промышленных парогенераторов ИнтерБлок являются [3]:
– быстрота пуска и останова – 15 секунд;
– отсутствие дымовой трубы;
– высокий КПД (97 – 99 %);
– независимость температуры пара от давления;
– не требуется постоянное присутствие обслуживающего персонала.
Ледоплавильный отсек предназначен для приема и плавления льда, загрязненного нефтепродуктами.
В состав отсека входят:
– загрузочный бункер специальной конструкции рабочим объемом 9 м3. Конструкция загрузочного бункера рассчитана для эксплуатации в условиях повышенной влажности, солености и максимальных механических ударных нагрузок. Изготовлен из нержавеющей стали, с усиленными стенками. Бункер оборудован подвижной крышкой;
– система паропроводов для приема пара из парогенераторного отсека и плавления принятого загрязненного льда;
– трубопровод, соединяющий ледоплавильный отсек с отсеком фильтросепарации.

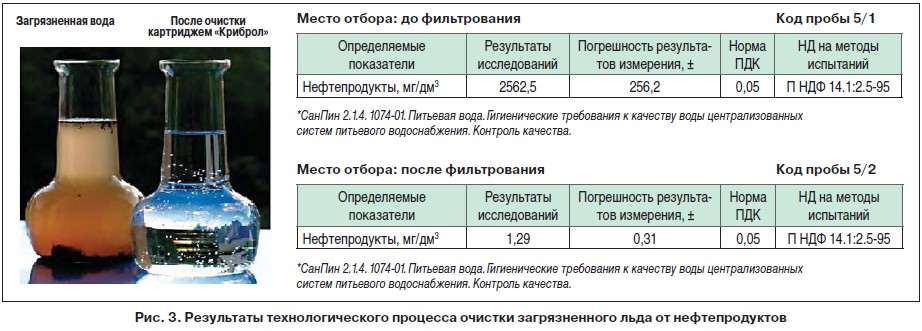

Фильтросепараторный отсек предназначен для эффективного разделения нефти от воды в водонефтяных эмульсиях в условиях сильной загрязненности. Состоит из насосного агрегата и технических средств фильтрации и сепарации. Насосный агрегат отсека фильтрации предназначен для эффективного перекачивания вязких жидкостей с механическими включениями. Насосные агрегаты, имеющие оригинальную конструкцию перекачивающего узла, превосходят все известные типы насосов – шестеренчатые, кулачковые, лопастные, перистальтические, винтовые, поршневые по показателям надежности и износоустойчивости, требуют меньше электроэнергии, обладают уникальными эксплуатационными преимуществами.
Основными преимуществами технических средств фильтрации и сепарации являются [4]:
• большая площадь фильтрации (1,7 м2 на один корпус);
• длительный период (более 3 лет) между регенерациями фильтроэлемента;
• возможность регенерации фильтроэлемента без его демонтажа из корпуса;
• высокая изностойкость – фильтроэлементы выполнены из нержавеющей стали с порами от 5 до 500 мкм;
• непрерывность фильтрации за счет установки двух фильтров – основного и резервного. При засорении основного фильтра поток водонефтяной эмульсии автоматически перенаправляется на резервный фильтр. После демонтажа и очистки фильтр возвращается в корпус и становится резервным. Цикл повторяется.

Алгоритм функционирования АЛПК «ИнтерБлок-Криброл»

Контейнер АЛПК может устанавливаться или на палубе судна аварийно-спасательной службы, или на берегу в районе разлива нефтепродуктов, на снежном покрове. Ликвидация последствий нефтяного разлива начинается с загрузки загрязненного льда или снега в загрузочный бункер ледоплавильного отсека АЛПК. Одновременно парогенератор ИнтерБлок ST-302H вырабатывает пар и подает его через греющие регистры в загрузочный бункер объемом 9 м3, где происходит быстрое плавление льда. В результате плавления загрязненного льда в ледоплавильном отсеке образовывается водонефтяная эмульсия, которая непрерывно поступает в отсек фильтрации и сепарации для отделения нефтепродуктов от воды. Скорость плавления льда и разделения нефти и  воды составляет 8 – 10 м3 в час. После обработки отделенные нефтепродукты и очищенная от загрязнений вода с помощью насосной станции по грузовым шлангам поступают в соответствующие судовые танки или другие емкости.
Автоматизированный ледоплавильный комплекс «ИнтерБлок-Криброл» обеспечит оперативную ликвидацию последствий при разливах нефти и нефтепродуктов в процессе ее добычи и транспортировки за счет использования скоростного плавления льда паром, получения водонефтяной эмульсии и эффективного отделения нефти от воды.

Литература

1. Патент № 2591217 РФ. Способ тепловлажностной обработки / О.В. Богомолов, А.А. Малышев; МПК8 C04B40/02. 2015122072/03; заявл. 10.06.2015; опубл. 20.07.2016. Бюл.N 20.
2. Патент № 2598667 РФ. Способ получения теплоносителя / Богомолов О.В., Малышев А.А, Ковшов А.П.
Гаврильчук В.А., Суворов А.А.; МНК8 С04В/00.2015136195/03; заяв.27.08.2015; опубл. 27.09.2016, Бюл.27
3. Богомолов О.В., Малышев А.А. Как сократить затраты на производство тепловой энергии / Деловая Россия: промышленность, транспорт, социальная жизнь. 2016. № 7 – 8. С. 70 – 71.
4.Чипизубов В.В., Седов В.М., Картошкин А.П., Ашкинази Л.А. Новые технологии очистки производственных сточных вод от нефтепродуктов // Химагрегаты. 2014. № 4. С. 26 – 29.

References

1. Patent No. 2591217 of the Russian Federation. Method of steam curing /O. V. Bogomolov, A. A. Malyshev, МПК8 C04B40/02.2015122072/03; stated. 10.06.2015; publ. 20.07.2016, Bull. 20.
2. Patent No. 2598667 of the Russian Federation. A method of producing a coolant for steam curing / Bogomolov O. V., Malyshev A. A., Kovshov A. P., Gavrilchuk, V. A., Suvorov A. A.; МНК8 С04В/00.2015136195/03; stated. 7.08.2015; publ. 27.09.2016. Bull. 27.
3. Bogomolov O. V., Malyshev A. A. How to reduce the cost of production of thermal energy// Business Russia: industry, transport, social life. 2016, No. 7– 8. Pp. 70 – 71.
4. Chipizubov V. V., Sedov V. M. Kartoshkin A. P., Ashkenazi, L. A., New technology for cleaning industrial wastewater from petroleum products // Нimagregaty. 2014. No. 4. Pp. 26 – 29.
